用TP-LINK家用路由器部署两层小楼的宽带上网

     情 景:家里是通过电话线拨号上网(用猫)的,现在只有3TP-LINK路由器(都带有无线功能),想通过这三个路由器实现家里小楼两层都能实现上网(包括无线)的环境。

实施:

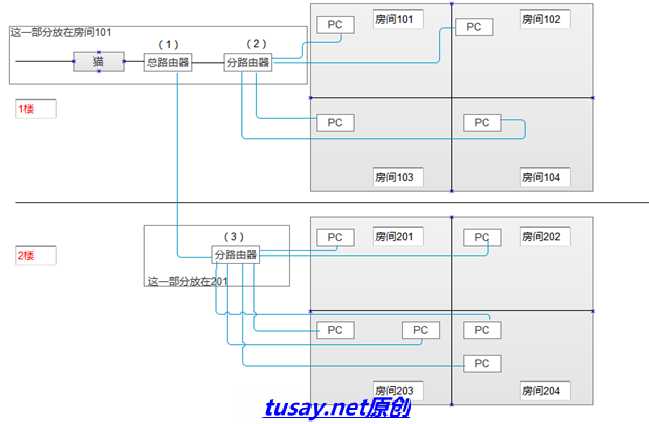

第一步:通过策划可以用如下图的方案(总图):

注意:这里的一楼的猫连接的那一部分可以放在任何一个房间里,第二层的分路由器也是这样的,只要利于布线就好。这里的路由器都可以在设置路由器的时候开启无线功能。

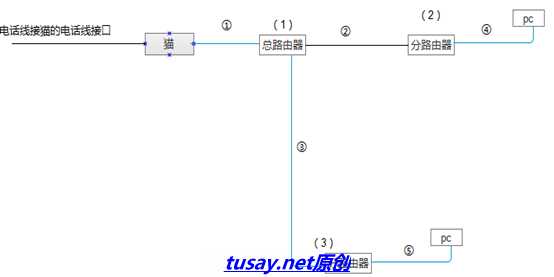

第二步:这里的具体接线方式如下图:

注:对照上图这里pc只是画了一个,别的接线方式都是一样的。

具体接线方式:(①②③④⑤都是网线,都是RJ45接口网线)

①:一头接猫的ETHERNET口(比电话线口大一点),另一头接总路由器的WAN

②:一头接总路由器(1)的LAN口的1.2.3.4的随便一个,另一头接分路由器(2)的WAN口,

③:一头接总路由器(1)的LAN口的1.2.3.4的随便一个,另一头接分路由器(3)的WAN口。

④⑤:一头接分路由器的LAN口的1.2.3.4的随便一个,另一头接你的电脑pc的网口。

提示下这里可以对各个pc或者一楼二楼的总网速进行限速:

其中:

控制一楼二楼的总网速:可以通过路由器(1)控制一楼二楼的总网速,实际上就是分别控制路由器(2)(3)的网速实现。

控制一楼二楼的各个pc的网速:可以通过路由器(2)(3)各自分别控制一楼二楼的各个pc 的网速实现。

第三步:分别设置路由器实现各个PC和无线上网功能。

这里约定总路由器(1)的LANIP地址为192.168.1.1  子网掩码255.255.255.0

分路由器(2)的LANIP地址为192.168.2.1   子网掩码255.255.255.0

分路由器(3)的LANIP地址为192.168.3.1   子网掩码255.255.255.0

One:设置总路由器:

1.用笔记本(或者台式机)用网线连接总路由器的LAN口,手动设置自己的电脑的IP地址,如下192.168.1.x,255.255.255.0.192.168.1.1DNS不设。确定退出IP设置。(x2-254

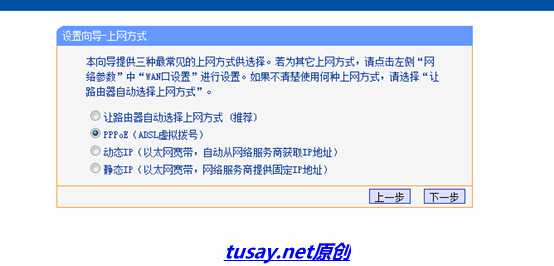

2.浏览器里输入192.168.1.1,进入tp路由器的登陆界面,输入密码账号admin(一般都是)进入后,可以通过设置向导进行设置,由于是通过猫拨号连接的,所以这里选择PPPOE,如图:

通过下一步,设置其他的相关的参数,比如宽带账号,密码,无线账号密码等信息,设置完成要重启路由器,你能够上网了,如果你不能上网,有的电信商绑定你的电脑的mac地址了,你可以克隆下mac地址,就可以实现了,当然也可能是别的原因不能上网,这里就不讨论了。至此总路由器(1)就设置完成了。

Two:路由器(2)的设置:

1.方法和总路由器设置类似,用网线连接你的电脑和分路由器(2LAN口,但是分路由器(2)的WAN口先不要连接网线。

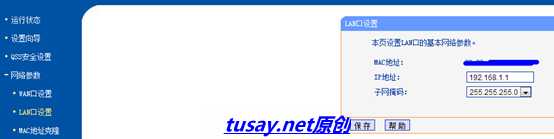

2.输入192.168.1.1,输入密码账号,进入分路由器(2)的管理界面,选择网络参数--LAN设置,如图:

这里IP地址改成192.168.2.1, 255.255.255.0,点击保存后,自动重启路由器。至此你的路由器(2)的登陆界面IP地址为192.168.2.1,这里就可以插上路由器(2WAN口的网线了。

3.把你的电脑的IP地址设置成192.168.2..x 255.255.255.0 192.168.2.1 DNS不设,保存退出IP设置。(x为 2-254

4.Ie里输入192.168.2.1,进入路由器(2)的管理界面。

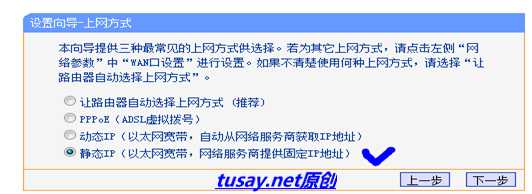

5.这里依然选择设置向导(简单),这里选择静态IP地址,如图:

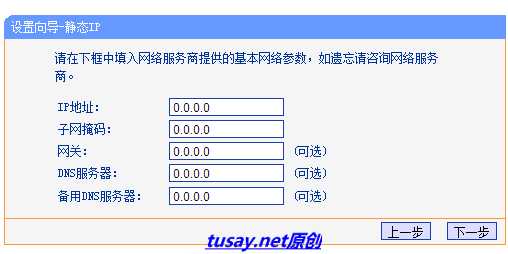

点击下一步.,需要设置静态IP,如图:

.

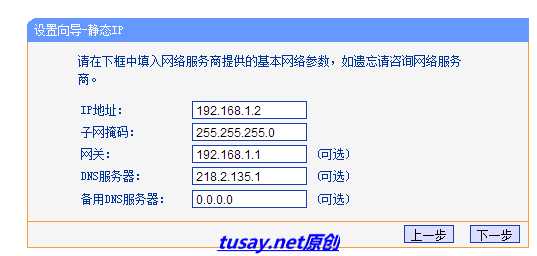

输入如下:这里的DNS。我这里是江苏连云港,所以要根据地区设置。也可以是8.8.8.8(谷歌的)

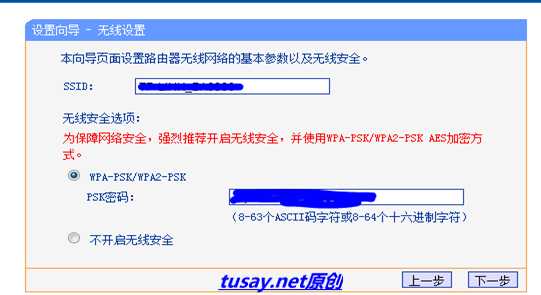

点击下一步,无线设置

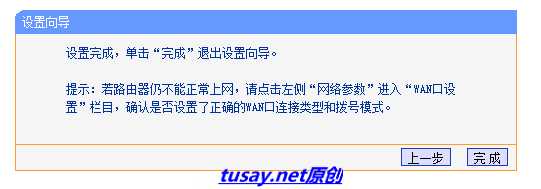

点击下一步:

点击完成后需要重启路由器,重启完后就可以上网了。

Three :分路由器(3)的设置:

路由器(3)的设置方法和分路由器(2)一样,只不过LAN口设置成192.168.3.1  255.255.255.0,静态IP地址接入IP192.168.1.3   255.255.255.0  192.168.1.1  218.2.135.1

Four PCIP地址设置:

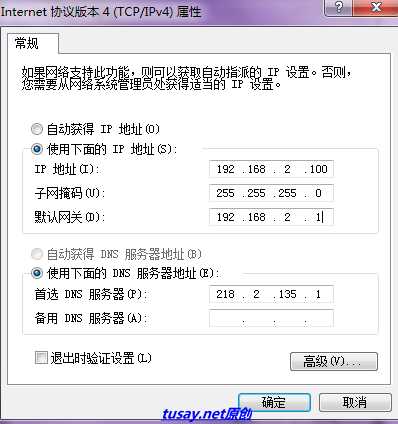

一楼的pcIP地址设置:可以自由获取,也可以设置为:192.168.2.xx2-254) ,但是各个pcIP地址不能一样。具体如图:

点击确定后你就可以上网了。

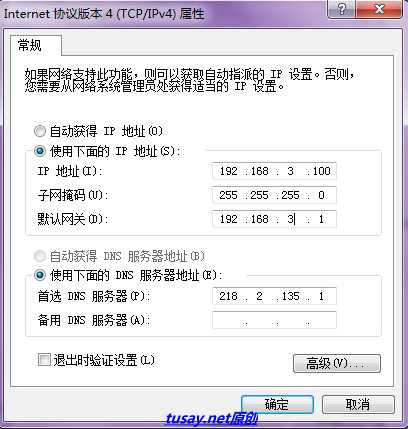

二楼楼的pcIP地址设置:可以自由获取,也可以设置为:192.168.3.xx2-254) ,但是各个pcIP地址不能一样。具体如图:


点击确定后你就可以上网了。

Five:无线终端IP设置(以小米手机为例):

1.打开WIFI

2.搜索无线WIFI信号,找到路由(1)或者其他路由器无线的名字ssid

3.点击连接,输入相应密码(8位以上),输入正确后,显示获取IP地址等信息,最后显示已连接。

4.这里你就可以上网了。

注:这里获取的IP地址为DHCP地址(也就是自动获取地址),如果你关了DHCP,那么你也可以设置手机的静态IP地址。在IP设置选项里就可以设置。

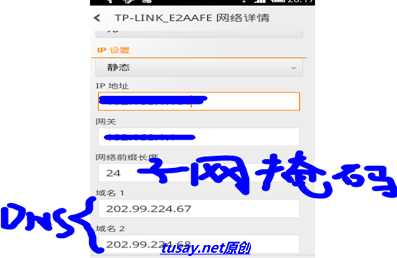

.如图:

上面的24的意思就是255.255.255.0,就是二进制里的24180.也就是:

11111111111111111111111100000000
